點陣立體光柵

作者：愛立亞三維科技 技術部  來源：愛立亞  發(fā)表時間：2009/8/29 16:25:38  點擊：7204

點陣立體光柵

    平常的立體光柵一般是指，柱鏡或狹縫立體光柵。柱鏡光柵是一塊表面由一條條緊密排列的半圓狀柱鏡構成的透明薄板；狹縫光柵是一張有一條條黑白相間條紋構成的塑料薄膜。

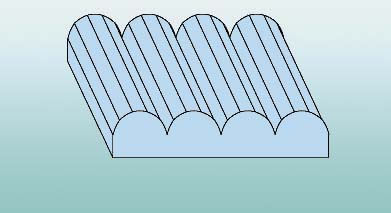

柱鏡光柵結構示意

    點陣光柵和平常所指的立體光柵不同，他的表面不是條紋構成，而是由緊密排列的“凸起點”構成，每一個凸起點都是一個微型凸透鏡，聚焦在點陣光柵的下表面。

    點陣光柵的每一個凸起點有的是正方形有的是六邊形，它們緊密排列成矩形陣列或六邊形的蜂窩狀陣列，類似昆蟲的復眼結構。

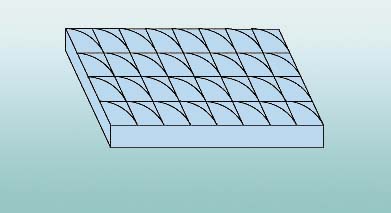

正方形點陣光柵示意

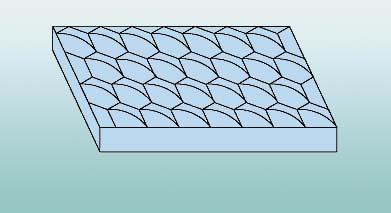

六邊形點陣光柵示意

    “點陣光柵”又叫“陣列光柵”“圓點光柵”“球形光柵”，都是因為點陣立體光柵具有相關特點而故名。

蜻蜓的復眼

    點陣立體光柵制作的立體畫，360度范圍都有立體感。當觀看者上下左右移動時，他會看到畫面內(nèi)景物的上側、下側、左側、右側原先被擋住的部分，景物活靈活現(xiàn)。

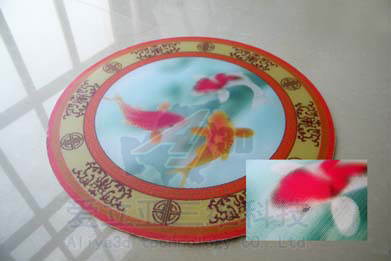

實拍點陣立體畫
